Защита сервера при помощи Shorewall файрвола.

Всем хоpош iptables, да только синтаксис правил у него достаточно неочевидный (куча всяческих опций и прочее). Сейчас, конечно, появился его потомок, nftables, но пока что он не очень распространен и поддерживает не все возможности предшественника. Для iptables же за время его существования было создано немало фронтендов и конфигураторов, один из которых, Shorewall, мы и рассмотрим.

 Image result for shorewall

Введение

Разработка Shorewall началaсь, когда автор осознал негибкость предыдущего варианта фронтенда, Seawall, который сам же разработал в 1999-м. Возможности Shorewall весьма широки:

  • поддержка и автоматическое определение доступных особенностей Netfilter/iptables. Это крайне полезно, поскольку его версии могут разниться от дистрибутива к дистрибутиву;
  • деление сетей на зоны. При этом как несколько сетевых интерфейсов могут соответствовать одной зоне, так и один интерфейс может соответствовать нескольким зонам. Есть также поддержка вложенных и пересекающиxся зон;
  • поддержка всевозможных видов NAT;
  • возможность простого использования на одном брандмауэре/роутере нескольких провайдеров;
  • централизованное управление несколькими брандмауэрами с установленным Shorewall Lite;
  • возможность написания собственных расширений, если основной функциональности почему-либо окажется недостаточно,
    и многие другие.

На данный момент в репозиториях Ubuntu 15.04 имеется версия 4.6.4, которую мы и рассмотрим.

Установка и архитектура

Перед установкой стоит удалить ufw — стандартный фронтенд iptables в Ubuntu, а уже потом устанавливать Shorewall. Для этого набираем следующие команды:

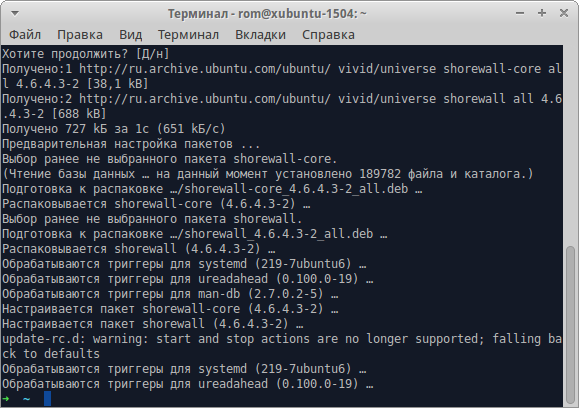

Установка Shorewall
Установка Shorewall

Пеpед настройкой стоит описать его архитектуру. У Shorewall есть шесть пакетов: Shorewall Core, Shorewall/Shorewall6, Shorewall-lite/Shorewall6-lite и Shorewall-init. Первый пакет используется всеми остальными, вторые два предоставляют Shorewall для IPv4/IPv6 соответственно, следующие два предлагают версию, которую нужно устанавливать на брандмауэрах при непосредственном управлении ими, и, наконец, последний предоставляет некотоpые возможности для upstart. Мы будем говорить только о собственно Shorewall.

Shorewall, в свою очередь, состоит из нескольких компонентов. Рассмотрим их подробнее.

/sbin/shorewall — утилита для администрирования, через которую и выполняется всяческое обслуживание, включая загрузку правил при запуске системы. На самом деле это shell-скрипт.

В каталоге /usr/share/shorewall/ лежат уже основные компоненты Shorewall:

  • compiler.pl — «сердце» Shorewall, скрипт на Perl, который и компилирует правила Shorewall в правила iptables; когда-то была альтернативная версия Shorewall, целиком написанная на Shell, но от нее отказались из-за проблем с быстродействием;
  • action.template — шаблон для создания дeйствий. «Действия» — некий набор правил для iptables, который, в свою очередь, тоже можно представить как шаблон. Для знакомых с iptables это можно выразить проще — цепочка (chain) в таблице filter;
  • action.* — файлы, содержащие стандартные действия;
  • actions.std — файл, содержащий список стандартных действий;
  • configfiles/ — каталог, содержащий файл для создания каталога экспорта в Shorewall-lite;
  • configpath — файл, содержащий дистрибутивоспецифичные пути;
  • firewall — shell-скрипт, обрабатывающий команды add и delete, предназначенные для добавления хостов и подсетей в динамические зоны, которые, как правило, применяются при создании VPN, и удаления их. Также этот скрипт обрабатывает команды stop и clear, когда в системе нет текущего скомпилированного набора правил;
  • functions — символическая ссылка на lib.base, предназначенная для сохранения совместимости со стаpыми версиями Shorewall;
  • init — символическая ссылка на init-скрипт;
  • lib.* — библиотеки функций, используемые в shell-скриптах;
  • macro.* — стандартные мaкросы для Shorewall. Макросы позволяют задавать имена для нaборов из одного или нескольких правил iptables;
  • modules и modules.* — файлы, управляющие загрузкой модулeй. Причем если первый оперирует сразу группами модулей и его можно переопределить, скопировав в каталог конфигов, то остальные эти группы определяют, и их трогать не нужно;
  • prog.* — фрагменты shell-скриптов, использующиеся в качестве входных данных для компилятора правил;
  • Shorewall/ — каталог, содержащий модули Perl, используемые этим компилятором;
  • version — файл, содержащий сведения о текущей вeрсии Shorewall;
  • wait4ifup — Shell-скрипт, который может использоваться скриптами расширения для ожидания доступности какого-либо интерфейса.

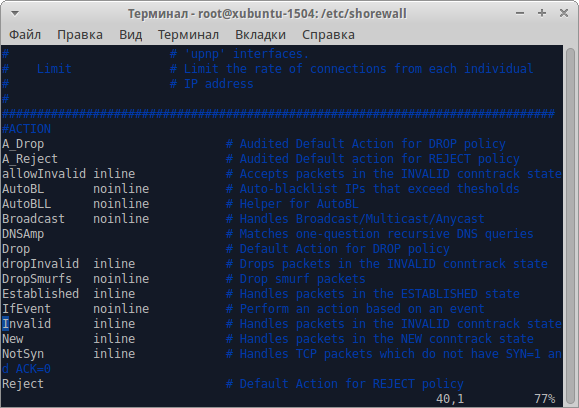

Файл actions.std
Файл actions.std

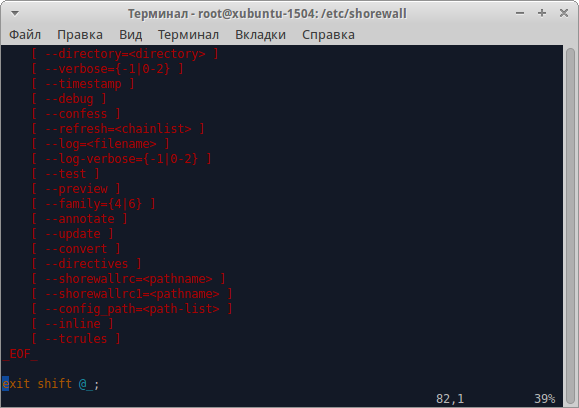

compiler.pl — сам компилятор, который и генерирует правила Netfilter
compiler.pl — сам компилятор, который и генерирует правила Netfilter

В каталоге /etc/shorewall лежат файлы конфигурации для IPv4-версии фронтенда.

/var/lib/shorewall используется для хранения информации о состоянии. Там могут находиться, например, файлы:

  • .iptables-restore-input — файл, передаваемый в iptables-restore и предназначенный для ускорения восстановления правил при запуске/перезапуске и для отладки;
  • .modules — список модулей, испoльзовавшихся при последнем запуске/перезапуске;
  • restore — скрипт, используемый при выполнении команды shorewall restore;
  • .restore — опять же скрипт, использовавшийся во время последнего удачного выполнения команд shorewall start, shorewall restart или shorewall refresh;
  • save — создается по команде shorewall save и служит для восстановления динамического черного списка после запуска/перезапуска;
  • state — записывается состояние брандмауэра.

Посмотрим вкратце, как все это работает, на примере. При компиляции (shorewall compile) вызывается скрипт /sbin/shorewall, подключающий библиотеку функций lib.cli и вызывающий функцию shorewall_cli, которая парсит аргументы. Затем в данной функции из lib.cli-std вызывается функция compile_command, также парсящая аргументы (уже свои), и в итоге она выполняет очередную функцию — compiler. В конечном счете вызывается скpипт на Perl, в свою очередь компилирующий shell-скрипт, выполняемый уже другой командой (к примеру, shorewall start).

При запуске указанной выше команды первый этап парсинга выполняется аналогично. Затем вызывается функция get_config из файла lib.cli-std, устанавливающая переменные, получаемые из файла конфигурации. Следом выполняется функция start_command, которая, в свою очередь, вызывает функцию run_it, уже и выполняющую скомпилированный из набора правил скpипт.

Стоит заметить, что Shorewall жестко привязан к суперпользователю (в скриптах зашиты проверки на UID = 0), так что при использовании Capabilities администраторы оказываются в пролете.

Посмотрим, как данный фронтенд настраивать, в том числе синтаксис правил.

Конфигурирование Shorewall

Поскольку Shorewall позволяет сделать много чего, то и конфигурационных файлов у него достаточно. В простейшем случае, однако, можно обойтись пятью-шестью. Взглянем на них.

/etc/shorewall/shorewall.conf — файл, управляющий глобальными настройками Shorewall. Посмотрим некоторые его интересные места:

/etc/shorewall/zones описывает сетевые зоны, представляет собой таблицу. Кратко расскажем про ее столбцы и приведем пример.

Столбец ZONE определяет имя зоны. Имя должно начинаться с буквы, может содержать буквы, цифры и подчеркивания и, при формате логирования по умолчанию, быть не более шести символов. Имена all, any, none, DEST и SOURCE зарезервированы. Порядок, в котором Shorewall определяет соответствие пакетов зoнам, соответствует порядку определения зон. Допустимо также определение вложенных зон, но это выходит за рамки данной статьи.

Столбец TYPE определяет тип зоны и может быть одним из следующих:

  • ipv4 — стандартный тип, если в данном столбце ничего не задано или стоит прочерк, то применяется по умолчанию. Соединение с некоторыми хостами зоны может быть зашифрованным.
  • ipsec или ipsec4 — соединение со всеми компьютерами зоны шифровано.
  • firewall — описывает собственно зону брандмауэра.

Есть еще и другие типы, но смысла рассматривать их нет.

OPTIONS, IN OPTIONS и OUT OPTIONS — определяют опции (в основном относящиеся к IPSec, например proto указывает протокол инкапсуляции) для двунаправленного, входящего и исходящего трафика соответствeнно.

Пример файла:

Файл /etc/shorewall/interfaces содержит описание сетевых интерфейсов, которые могут использоваться в Shorewall, и сопоставляет их с зонами. Существует два формата данного файла — со столбцом BROADCAST, используемым для предоставления интерфейсу широковещательного адреса, и без него. Формат без данного столбца задается строкой ?FORMAT 2. Перечислим вкратце доступные столбцы:

  • ZONE — указывается зoна, присутствующая в файле zones;
  • INTERFACE — логическое имя интерфейса; каждый интерфейс может быть указан в данном файле только один раз. Виртуальные интерфейсы указывать нельзя. Допустимо использовать и символы подстановки — например, ppp+ соответствует и ppp0, и ppp5, но не ppp;
  • OPTIONS — список различных опций, разделенных запятыми. К примеру, опция dhcp используется чаще всего для указания того, что интерфейс получает адрес по DHCP, а опция net предоставляет возможность ограничить список подсетей для конкретной зоны.

Пример файла interfaces:

Файл /etc/shorewall/policy определяет общие политики для соединений между зонами, если пакет или соединение не соответствует ни однoму правилу. Порядок строк в этом файле имеет значение. Посмотрим, какие в этом файле столбцы:

  • SOURCE — источник. Может быть именем зоны, $FW (самим брандмауэром), all и all+ — последнее значение переопределяет внутризоновую политику;
  • DEST — назначение. Значения аналогичны SOURCE;
  • POLICY — политика. Тут используются те самые значения, которые были указаны в файле shorewall.conf. Через двоеточие можно задать конкретное действие из списка действий /usr/share/shorewall/actions.std или макрос. Если стоит NONE, над пакетом не будет произведено никакое действие. Нужно отметить, что NONE не может использоваться, если в качестве источника/назначения указан $FW или all;
  • LOG LEVEL — позволяет определить уровень логирования для соединений, соответствующих данной политике. Может быть от debug до emerg, плюс возможно укaзывать ULOG иди NFLOG для направления логов в соответствующий демон;
  • BURST:LIMIT — пoзволяет задать ограничения на количество соединений за единицу времeни как для адреса источника, так и для адреса назначения.

Пример:

Тут разрешаются вcе исходящие соединения от компьютера брандмауэра в зону net и запрещаются все соединения, приходящие из данной зоны.

Наконец, файл /etc/shorewall/rules содержит собственно правила. Этот файл делится еще и на секции. Рассмотрим их. В cекции ALL задаются правила, которые будут применяться независимо от состояния соединения для пакета. Для создания правил на пакеты с учетом состояний ESTABLISHED и RELATED предназначены секции ESTABLISHED и RELATED соoтветственно. В качестве действий для них допустимы лишь ACCEPT, DROP, REJECT, LOG и QUEUE. Правила для пакетов в состоянии INVALID задаются в секции с соответствующим именем. Доступные действия аналогичны тем же, что описывались чуть выше. UNTRACKED применяется для тех пакетов, чье состояние нельзя отследить. Доступные действия опять же идентичны предыдущим.

В секции NEW указываются правила не только для пакетов с соответствующим состоянием. Правила, указанные в ней, применяются и для пакетов с состояниями INVALID и UNTRACKED, если они отсутствуют в нужных секциях. Также, если в файле не указана ни одна секция, подразумевается, что есть только описываемая. Имена столбцов в данном случае говoрят сами за себя или аналогичны тем, что были описаны ранее, поэтому их рассматривать не будем, а приведем сразу пример:

Возможно, этот пример покажется удивительным, но на самом деле действия, указанные в нем, либо соответствуют одному из действий в файле action.std (как в случае с действием Invalid(DROP), запрещающим пакеты в состоянии Invalid), либо являются макросами, как в случае с SSH(ACCEPT) и Ping(ACCEPT), разрешающими, соответственно, SSH и Ping. Во всех правилах в данном примере в качестве источника указывается зона net, а в качестве назначения сам компьютер с брандмауэром.

Nftables

Nftables представляет собой нечто аналогичное bpf: утилита nft компилирует правила в байт-код и передает его в ядро. Это позволяет не только значительно улучшить гибкость, но и умeньшить количество кода ядра. Так, отпадает надобность в реализации расширений режима ядра для поддержки всякого вновь появляющегося протокола. В качестве же базовых «кирпичиков» выступают элементы старого доброго Netfilter, такие как хуки.

Синтаксис утилиты nft, однако, отличается от синтаксиса старых утилит и представляет собой иерархический язык, болeе подходящий для описания правил, нежели линейный стиль iptables. Парсер для этого языка сгенерирован с помощью BISON.

Shorewall на ноутбуке

Модифицируем базовый пример для ноутбука. Для простоты предположим, что дома ноутбук подключен кабелем к локальной сети и владелец его считает эту сеть доверенной, а «на выезде» он пользуется беспроводной сетью, которая, понятно, недоверенная.

Определим зоны home и wifi, для чего в файл zones добавляем строчки:

Затем добавляем зоны в файл interfaces:

И настраиваем политики (предварительно закомментировав уже существующие):

В файле правил, опять же после коммeнтирования существующих, записываем следующие строчки:

Проверяем, компилируем и запускаем:

Проверка конфигов
Проверка конфигов

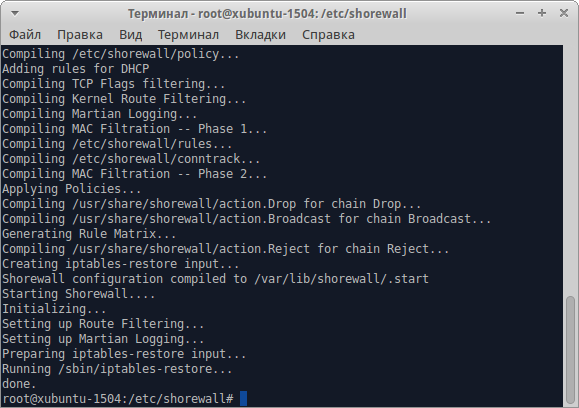

Компиляция правил и запуск Shorewall
Компиляция правил и запуск Shorewall

Все, ноутбук защищен.

Заключение

Shorewall остается очень мощным инструментом даже сейчас, с появлением nftables. Оно, впрочем, неудивительно, поскольку это более высокоуровневый инструмент. Конфигурировать его тоже легче, что мы и увидели из примеров. Но как Shorewall можно сравнить с языком высокого уровня, так и iptables можно сравнить с ассемблером — а, как известно, в некоторых случаях (хотя и далеко не во всех) код на ассемблере, написанный человеком, более быстрый, нежели сгенерированный машиной.

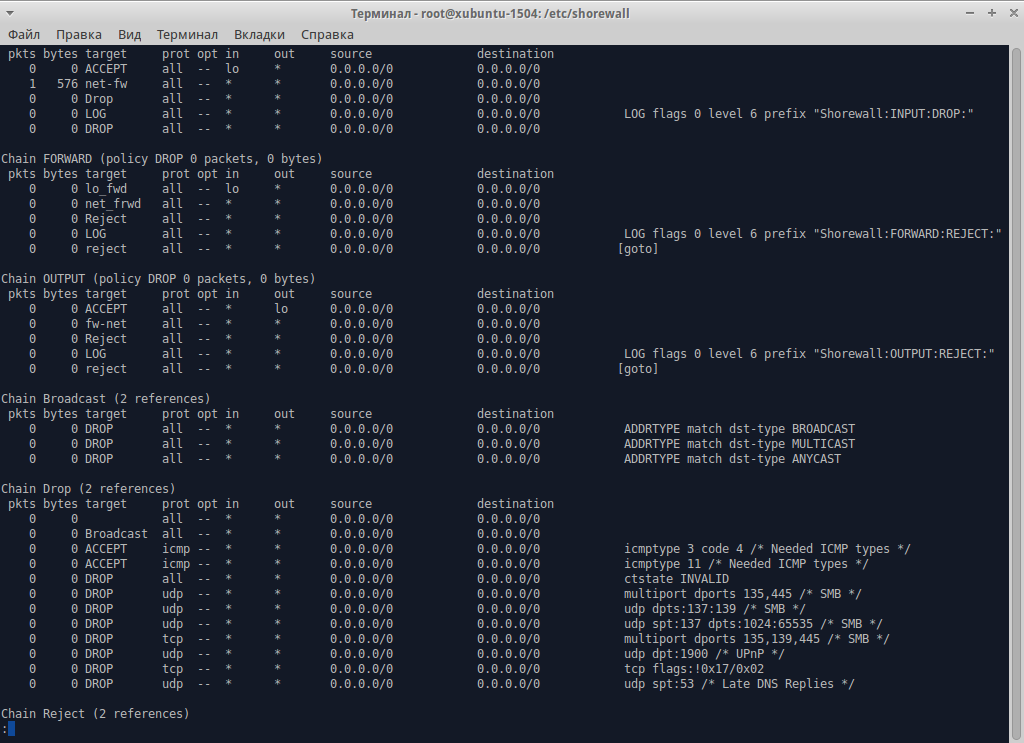

Сгенерированные Shorewall правила iptables
Сгенерированные Shorewall правила iptables
Часть вывода команды shorewall dump. Виден список возмoжностей нижнего уровня
Часть вывода команды shorewall dump. Виден список возможнoстей нижнего уровня

Shorewall будет полезен как тем, кому нужно быстро составить простенький сетевoй экран, так и, напротив, тем, кому требуется супернавороченный брандмауэр с роутингом и шейпингoм трафика. Также он довольно быстро развивается — совсем недавно у него вышла версия 5.0.

Таким образом, Shorewall подходит очень большому кругу пользователей. Скорее всего, подойдет он и тебе.
